הימנע מהשבתת מוצר ביולוגי! אסטרטגיות חישוב מדויקות והפחתה עבור מתח גזירה במערכות סיבים חלולים
הימנע מהשבתת מוצר ביולוגי!
אסטרטגיות חישוב מדויקות והפחתת מתח גזירה במערכות סיבים חלולים
סיבים חלוליםהוא סוג של חומר סיבים עם תעלה פנימית חלולה וקרום פולימרי נקבובי או צפוף כדופן החיצונית שלו. מבנה ייחודי זה מספק שטח פנים גבוה, ביצועי העברת מסה מצוינים וחוזק מכני חזק. מונעים על ידי לחץ משיק, סיבים חלולים מסננים חלקיקים וחיידקים או שומרים על חומרי מטרה באמצעות חדירות סלקטיבית. הם נמצאים בשימוש נרחב בתחומים כמו ביו-רפואה, ביו-הנדסה והגנת הסביבה.
יתרונות המוצר
ערוצי זרימה פתוחים עם קיבולת{0}}אחיזה גבוהה של חלקיקים
אחידות ממברנה מעולה עם מגוון שלם של גדלי נקבוביות
עיצוב מודולרי גמיש להגדלה ליניארית קלה-
כוח גזירה נמוך, אידיאלי לטיפול בחלבונים רגישים ומוצרים ויראליים
מתח גזירה פנימהמערכות סיבים חלוליםממלא תפקיד מכריע בייצור, טיהור ויציבות של מוצרים ביולוגיים - במיוחד ביישומים ביו-פרמצבטיים כגון נוגדנים חד שבטיים, חיסונים, חלבונים רקומביננטיים וטיפול בתאים. בעוד שלחץ גזירה מתון יכול לשפר העברת מסה וערבוב, גזירה מוגזמת עלולה להוביל לחוסר הפעלה של המוצר, להצטברות או אפילו לנזק לתאים.
תכונת הליבה של סיבים חלולים טמונה בהםמבנה ערוץ פתוח-. שלא כמו קלטות גיליון שטוחות-עם תומכים פנימיים מורכבים המשפיעים על דינמיקת נוזלים, סיבים חלולים יוצרים גזירה שנקבעת בעיקר על ידיקצב זרימהורדיוס סיבים. פשטות זו מאפשרת שליטה מדויקת בכוחות הגזירה על ידי התאמת שני הפרמטרים האלה - המספקת סביבה עדינה לדגימות רגישות-לגזירה ומאפשרת הערכה של סבילות הגזירה שלהן.
הקצב גזירה ( )בסיב חלול ניתן לחשב באמצעות המשוואה הבאה:
קצב גזירה=(s⁻¹)
Q= קצב זרימה משיק
n= מספר סיבים
r= רדיוס פנימי של כל סיב
נוסחה זו מצביעה על כך שקצב הגזירה הואביחס ישר לקצב הזרימהוביחס הפוך למספר הסיביםואתקוביית רדיוס הסיבים. בפועל, ניתן לשלוט ביעילות במתח הגזירה על ידי התאמת קצב הזרימה, ממדי הסיבים או תצורת המודול כדי לעמוד בדרישות תהליך ספציפיות.
השפעה ישירה של מתח גזירה על מוצרים ביולוגיים
דנטורציה והצטברות חלבון/נוגדנים
כוחות גזירה גבוהים - כגון מערבולות או קוויטציה - יכולים לגרוםשינויים קונפורמטיבייםבחלבונים, חושפים אזורים הידרופוביים ומפעילים צבירה. במהלך סינון, סינון אולטרה או תרבית זלוף, גזירה מוגזמת עלולה לשבש מבני חלבון מקומיים.
דוּגמָה:נוגדנים חד-שבטיים (mAbs) נוטים ליצור אגרגטים במהלך-שאיבה במהירות גבוהה או סינון ממברנה, המשפיעים על שניהםיעילות ובטיחות.
(2) נזק לתאים (תאים יונקים וחיידקים)
תאי יונקים (למשל, תאי CHO) רגישים מאוד לגזירה-. גזירה מוגזמת יכולה להובילקרע בקרום, אפופטוזיס, אוחוסר תפקוד מטבולי.
מיקרואורגניזמים (למשל,E. coli) עשוי לעבורתמוגה של תאיםתחת גזירה גבוהה, משחרר אנדוטוקסינים.

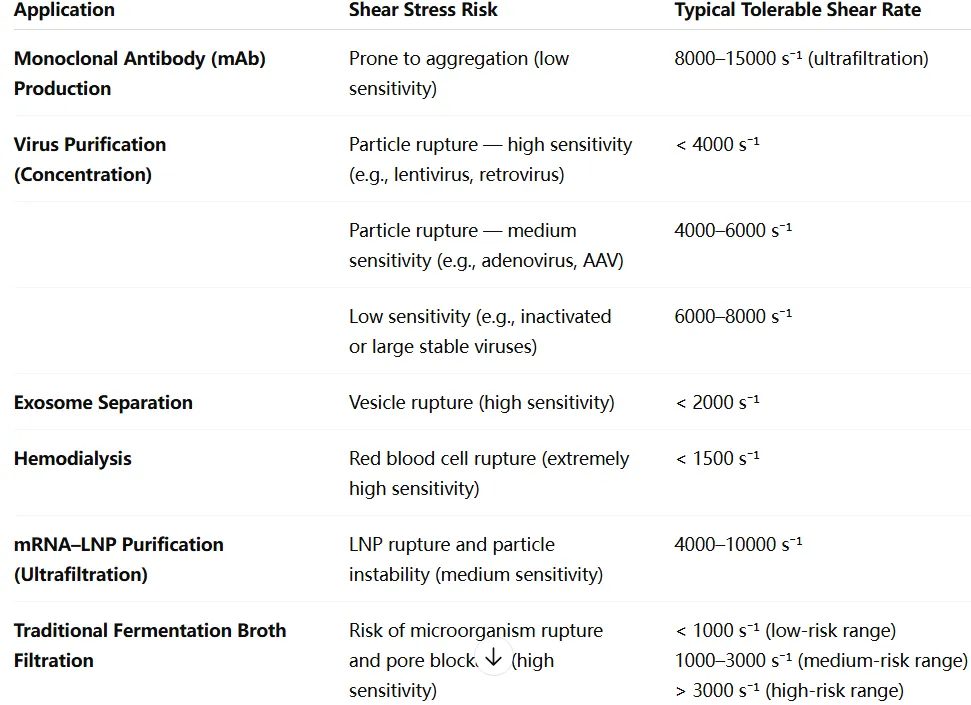

ספים קריטיים:
תאים יונקים: בדרך כלל סובלים<50–100 dyn/cm²(בתרבות זלוף)
תאי דם אדומים: שיעורי גזירה>1500 s⁻¹יכול לגרום להמוליזה (למשל בהמודיאליזה)
(3) נזק לווירוסים, אקסוזומים וננו-חלקיקים אחרים
וקטורים ויראליים (כגון AAV ו-lentivirus) או אקסוזומים יכולים להיקרע תחת לחץ גזירה, מה שמוביל לזיהום מופחתויעילות טיפולית נמוכה יותר.
דוּגמָה:בייצור של ריפוי גנטי, שליטה במתח הגזירה במהלך טיהור סיבים חלולים חיונית למניעת אובדן טיטר ויראלי.
(4) עיקול ממברנה ואובדן מוצר
גזירה גבוהה עלולה לגרוםפסולת תאים או חלבוניםלהצטבר על פני הממברנה, לחסום נקבוביות ולהפחית את יעילות העברת המסה.
ספיחה המושרה בגזירה- - כגוןקשירת נוגדנים לא ספציפייםלמשטחי הממברנה - יכולים להפחית עוד יותר את התאוששות המוצר.
אסטרטגיות למזער השפעות מתח גזירה
(1) מיטוב עיצוב מערכת
מהירות זרימה נמוכה יותר:השתמש במשאבות -נמוכות (למשל, משאבות פריסטלטיות) או בגיאומטריות של נתיב זרימה אופטימליות (למשל, ערוצים מתחדדים).
בחירת סיבים:הגדל את הקוטר הפנימי של הסיבים כדי להפחית את מתח הגזירה בקיר (איזון יעילות העברת המסה).
שינוי פני השטח:החל ציפויים הידרופיליים כדי למזער את ספיחת החלבון.
(2) בקרת פרמטרים של תהליך
תרבות זלוף:שמור על קצבי זלוף מתונים (למשל, 1-3 RV ליום) כדי למנוע נזק לתאים.
זרימה טנגנציאלית מתחלפת (ATF):השתמש בזרימה לסירוגין כדי להפחית חשיפה מתמשכת לגזירה גבוהה.
טָהֳרָה:במהלך סינון אולטרה/דיאה, השתמש בלחץ טרנסממברני נמוך (TMP<1 bar) וקצב זרימה מופחת.
(3) תוספים ומייצבים מגנים
מייצבי חלבון:הוסף סוכרים (למשל, טרהלוז) או חומרים פעילי שטח (למשל, Pluronic F68) כדי למזער צבירה.
מגיני תאים:הוסף סרום או פולימרים (למשל, אלכוהול פוליוויניל) כדי לשפר את סבילות הגזירה.
(4) ניטור ומידול מקוונים
חיישנים:השתמש בחיישני מתח גזירה בקיר לניטור-בזמן אמת.
דוגמנות CFD:השתמש בדינמיקת נוזלים חישובית (CFD) כדי לחזות אזורי-גזירה גבוהים ולמטב שדות זרימה.
היתרונות של מערכות סיבים חלולים ביישומים ביולוגיים
מערכות סיבים חלולים כוללים אעיצוב גזירה- נמוכהשמציע יתרונות משמעותיים לעיבודגזירת-חומרים רגישיםכגון חלבונים, וקטורים ויראליים ותאים.
שֶׁלָהֶםסינון זרימה משיקית (TFF)תצורה ממזערת לחץ טרנסממברני (TMP) באמצעות זרימה מקבילה, מפחיתה את גזירת הנוזל ומונעת דנטורציה או נזק למוצר.
העיצוב מודולריתומךקנה מידה ליניארי-למעלה, הבטחת פרמטרי גזירה עקביים ממעבדה ועד סולם ייצור ושמירה על יציבות המוצר. יתר על כן, השילוב שלחומרים ממברנות הידרופיליות(למשל, PES, PVDF) עםמשאבות גזירה- נמוכה(למשל, משאבות דיאפרגמה) ממזער חיכוך וספיחה, ומשיג התאוששות גבוהה - למשל,AAV recovery rates >90%.
לסיכום, מערכות סיבים חלולים, עם שלהםמתח גזירה נמוך, יכולת שליטה גבוהה, ומדרגיות, מייצגים פתרון אידיאלי במורד הזרם עבורמוצרים ביולוגיים רגישים-בעלי ערך גבוה וגזירה-.
